Gama de produse și poziționare

Categoria noastră europeană de supape de frână de mână conține peste 40 de numere de piese distincte organizate după tipul de interfață, configurația de montare și integrarea electrică. Nu subdivizăm în categorii de copii; în schimb, oferim direct următoarele variante funcționale:

Potrivirea aplicației și compatibilitatea vehiculelor

Producem supape de frână de mână care înlocuiesc sau modernizează direct echipamentele originale pe platformele europene de camioane și autobuze. Piesele noastre sunt proiectate pentru sisteme pneumatice care funcționează la 8,5 bari (125 psi) cu porturi de alimentare variind de la M14x1,5 la VOSS DN10. Următorul tabel arată acoperirea reprezentativă a modelului:

Opțiuni de configurare și personalizare

Oferim supape de frână de mână în mai multe dimensiuni de configurație:

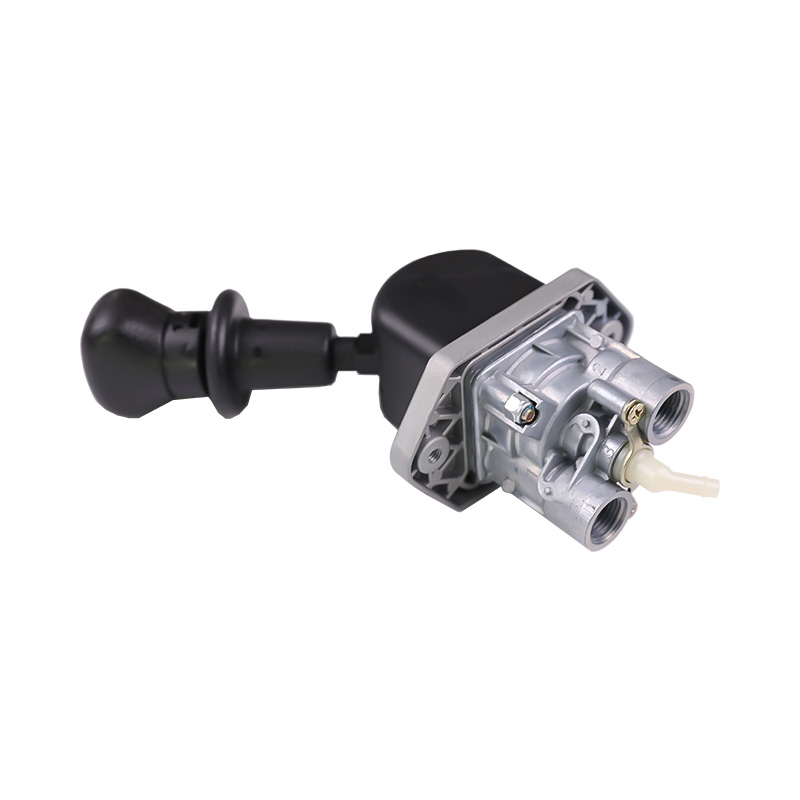

• Număr de porturi: 3 porturi (alimentare, livrare, evacuare) sau 4 porturi (cu semnal suplimentar sau alimentare remorcă).

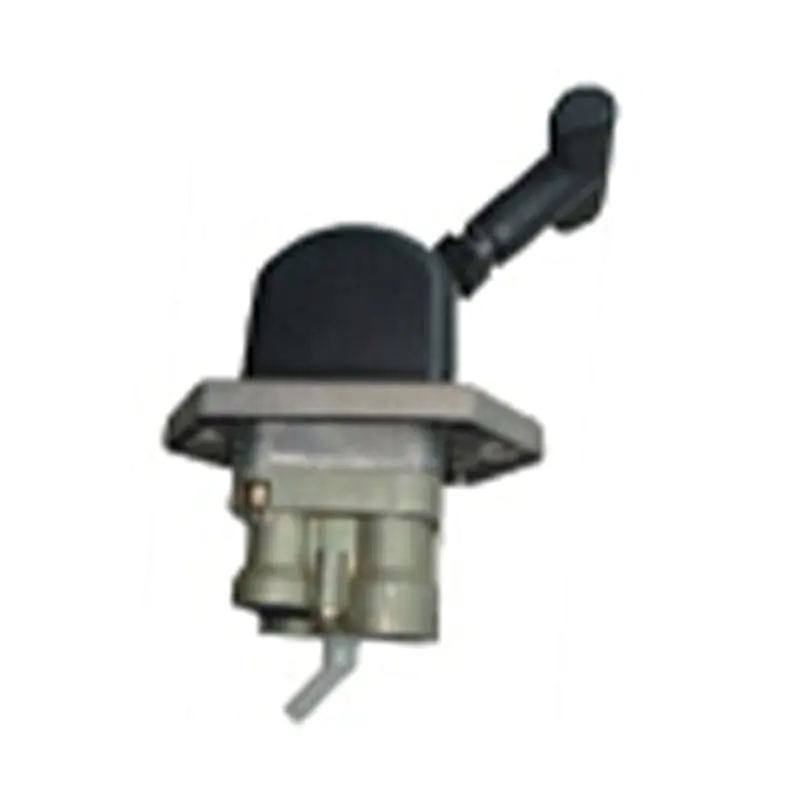

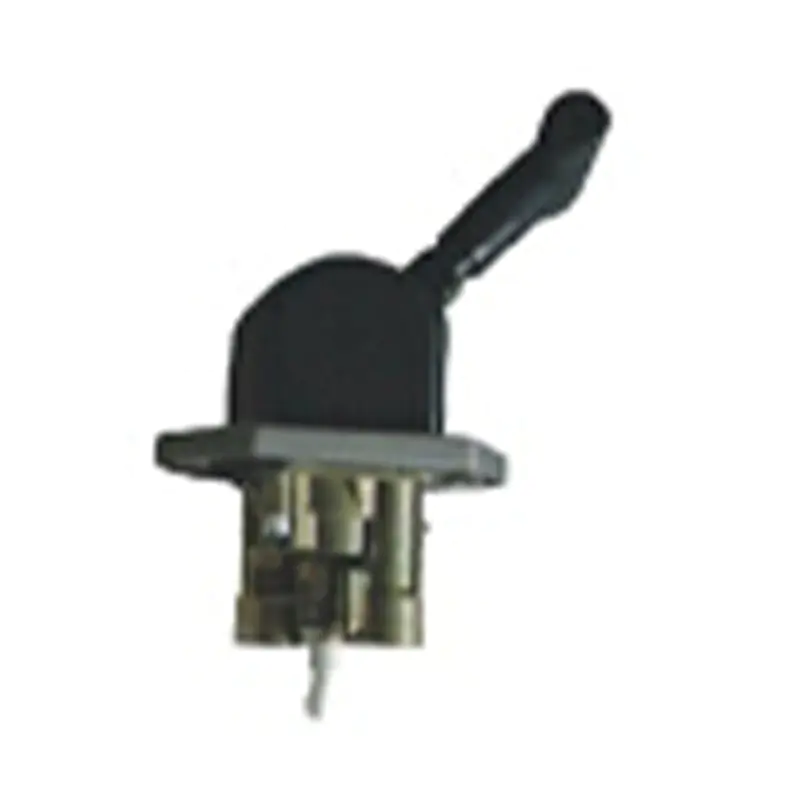

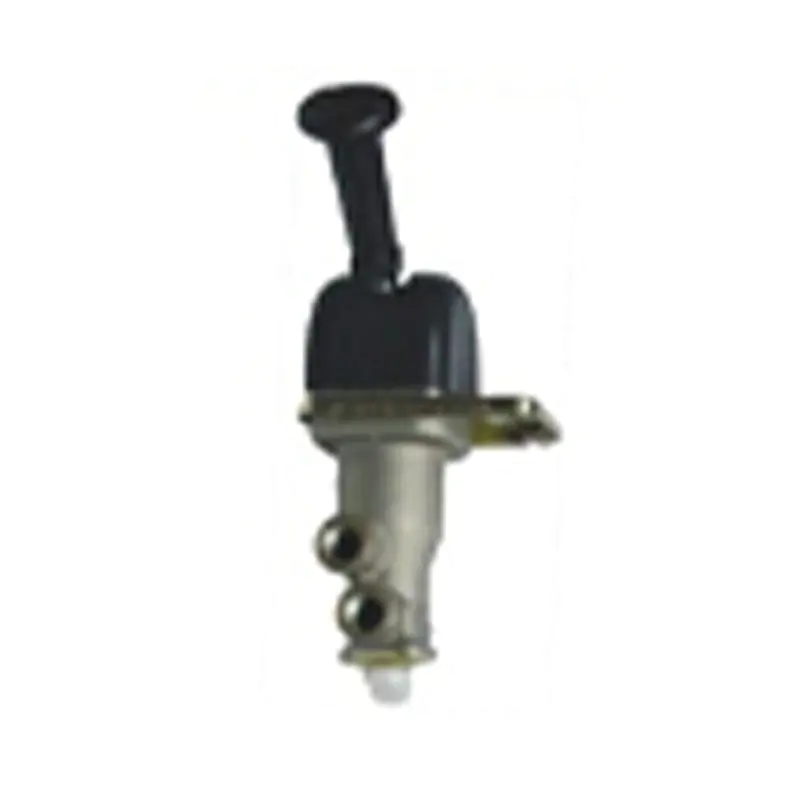

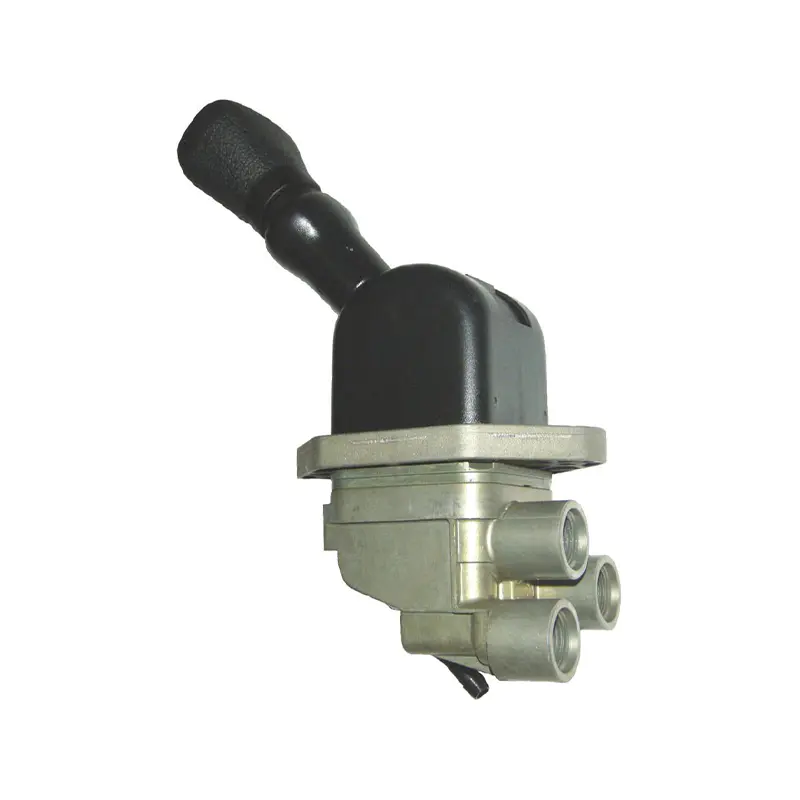

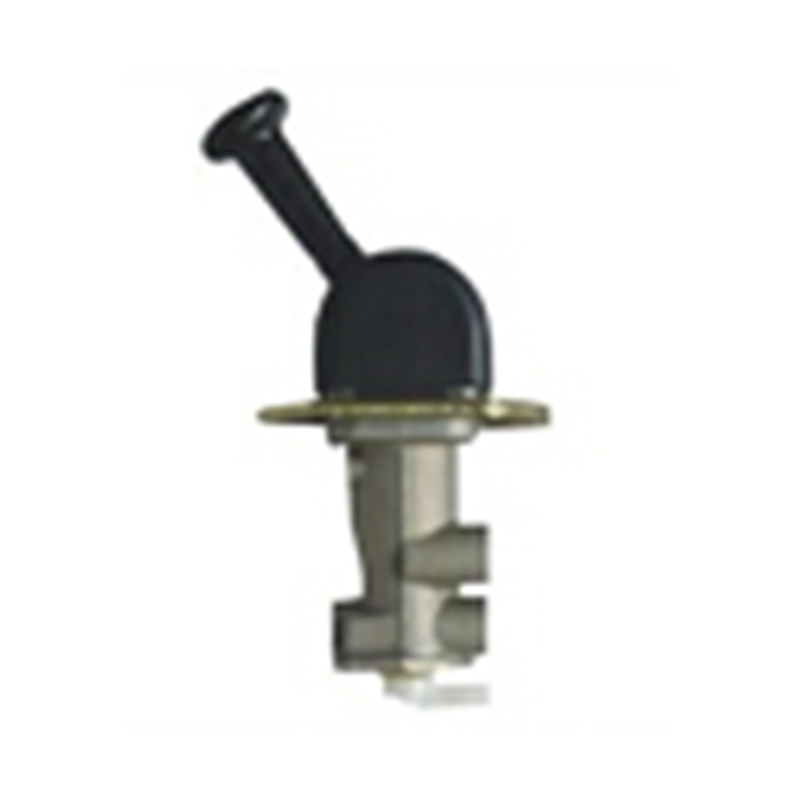

• Tip interfata: Fitinguri VOSS DN10, M14x1,5, M16x1,5 sau cu conectare rapidă.

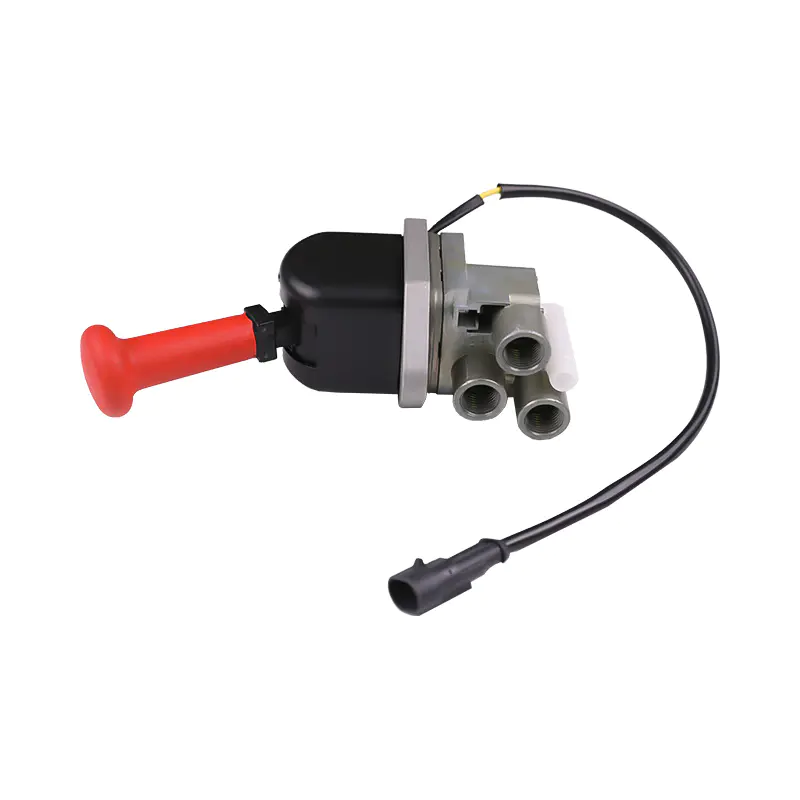

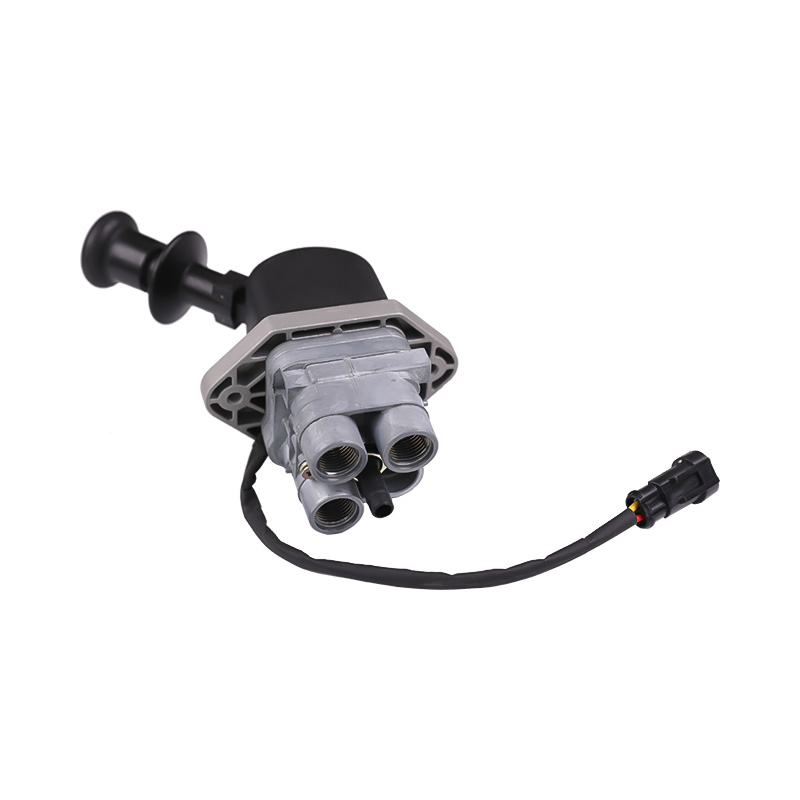

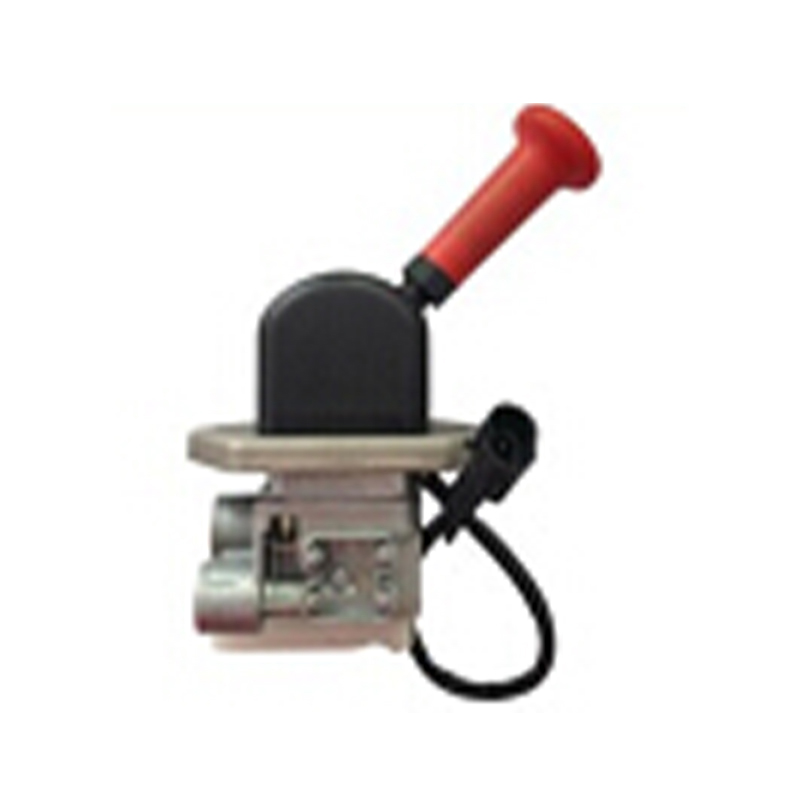

• Integrare electrica: Fără întrerupător, cu întrerupător de 24 V normal deschis (NO) sau cu întrerupător de 24 V normal închis (NC) pentru avertizare frână de mână.

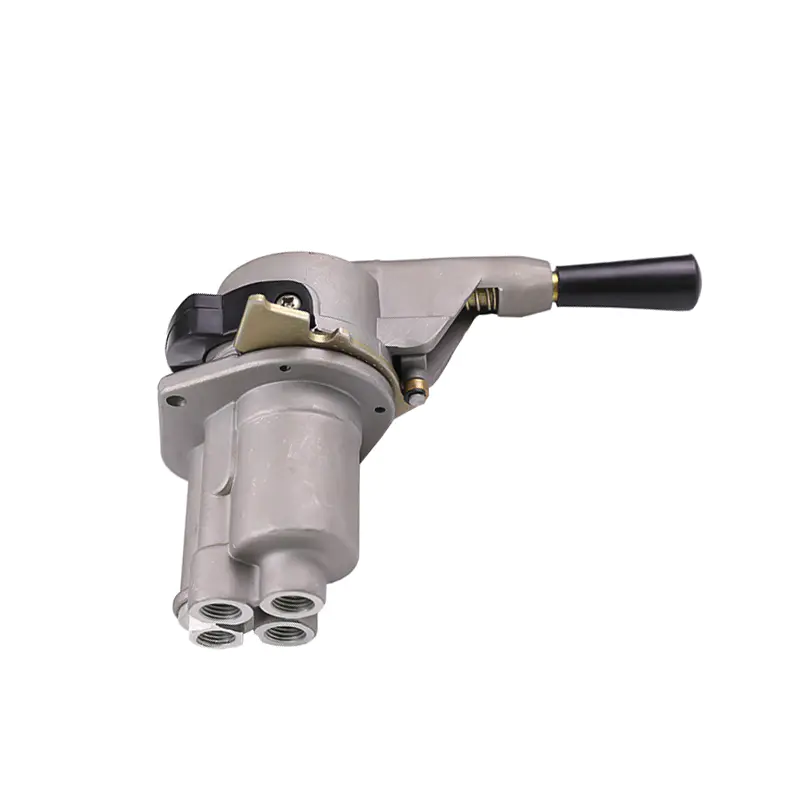

• Montare: Montare pe panou cabină cu știfturi M6 sau M8, suport de fixare sau ansamblu pârghie integrat.

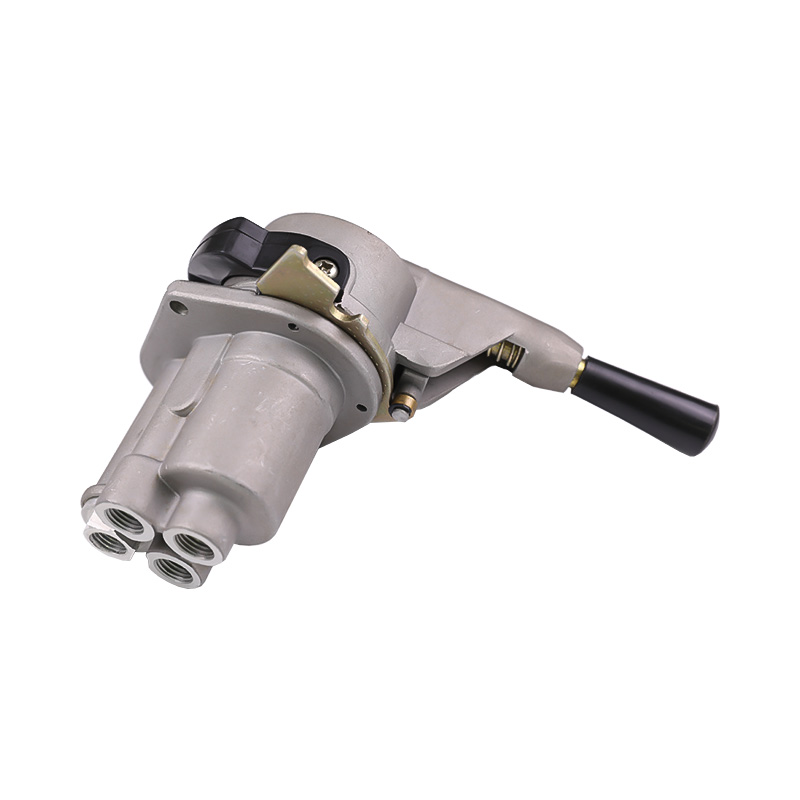

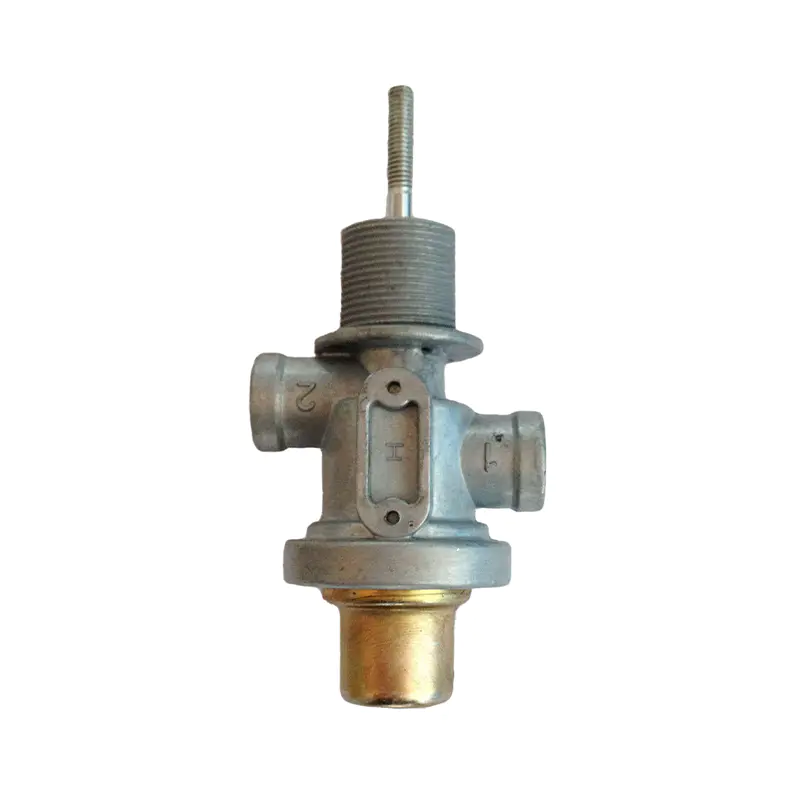

• Acționare: Pârghie de mână, buton push-pull sau mâner de liliac.

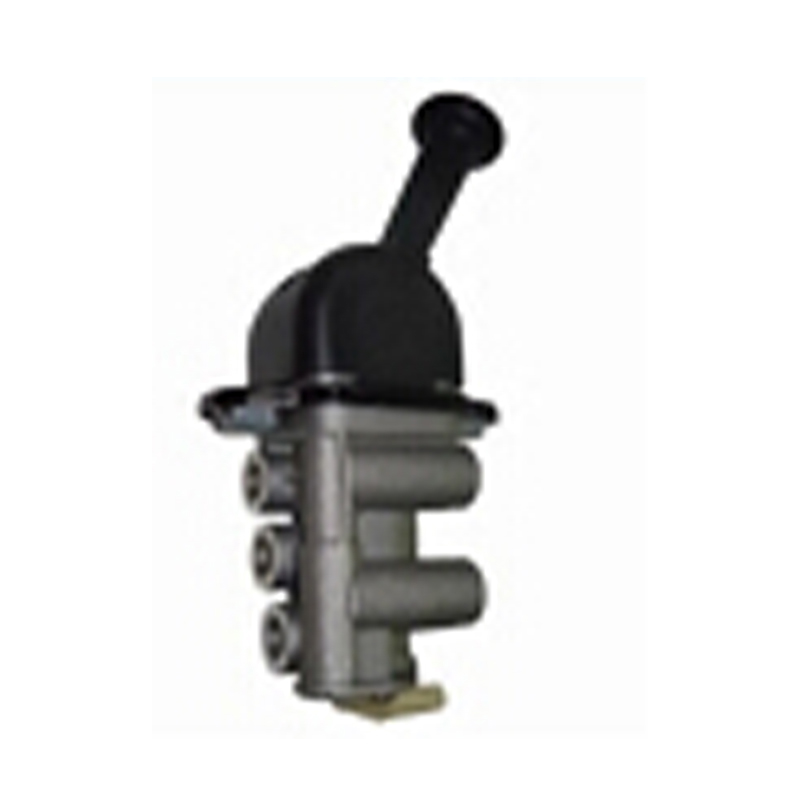

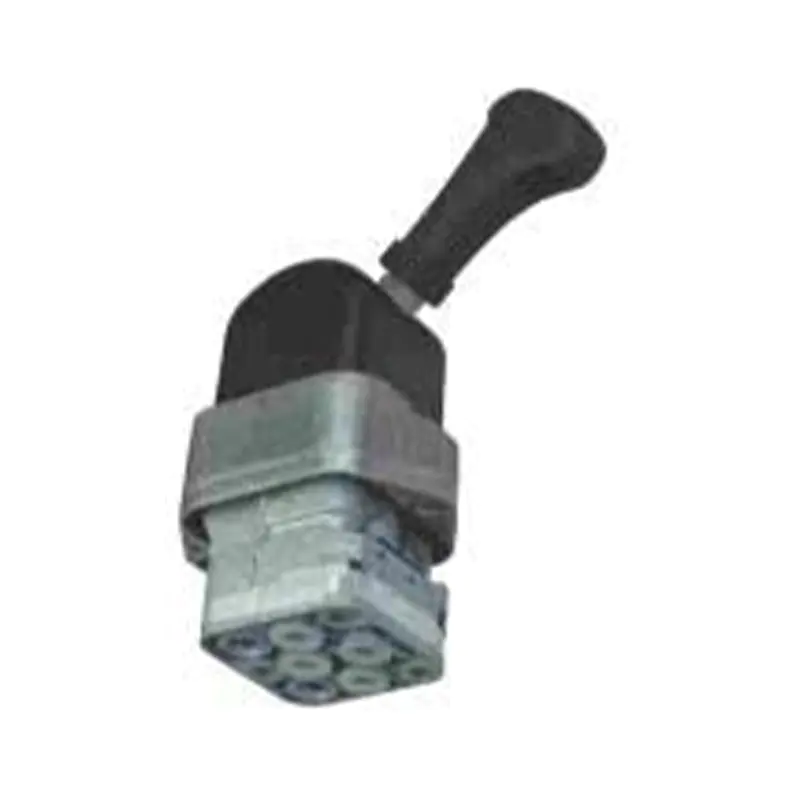

• Poziție de parcare: Standard 90° sau 73° pentru aplicații specifice Mercedes.

Pentru proiectele OEM/ODM, modificăm modelele existente pe baza eșantionului sau specificațiilor. Echipa noastră de cercetare și dezvoltare poate ajusta orientarea portului, lungimea pârghiei, tipul comutatorului și finisajul suprafeței pentru a se potrivi cu interfața vehiculului dumneavoastră. Peste 70% din componentele supapelor sunt fabricate intern, ceea ce ne permite să controlăm consistența dimensională și timpul de livrare.

Specificații critice și performanță

Supapele noastre europene de frână de mână sunt proiectate pentru a îndeplini următorii parametri tipici:

• Presiune de lucru: 6,5 – 10 bar (95 – 145 psi).
• Capacitate debit: Debit de livrare până la 800 L/min la 8 bar, în funcție de dimensiunea portului.
• Debitul de evacuare: ≥ 400 L/min la 8 bari pentru eliberare rapidă.
• Scurgere: Scurgere internă < 10 cm³/min la 8 bar; scurgere externă zero.
• Interval de temperatură: -40°C până la 80°C.
• Ciclu de viață: ≥ 500.000 de cicluri fără degradare a performanței.
• Rezistenta la coroziune: Corp din oțel zincat sau aliaj de aluminiu cu strat electronic.

Asigurarea calității și conformitatea

Unitatea noastră de producție funcționează în conformitate cu sistemul de management al calității IATF 16949. Fiecare supapă de frână de mână este supusă testării funcționale 100% pentru forța de acționare, debitul, scurgerile și continuitatea comutatorului înainte de expediere. De asemenea, efectuăm teste de anduranță la nivel de lot și validarea camerei de mediu. Produsele noastre sunt conforme cu ECE R13 pentru sistemele de frânare, acolo unde este cazul, și menținem certificate de la TÜV și alte organisme recunoscute.

Instalare, întreținere și service

Supapele europene de frână de mână sunt instalate de obicei în tabloul de bord al cabinei sau consola centrală. Oferim specificații privind cuplul de instalare, recomandări de etanșare a porturilor și diagrame de cablare pentru variantele electrice. Întreținerea de rutină implică verificarea scurgerilor de aer, verificarea funcției comutatorului și lubrifierea pivotului pârghiei la fiecare 100.000 km sau anual. Avem în stoc piese de schimb obișnuite, inclusiv kituri de reparații (etanșări, arcuri, piston) pentru modelele cu rotație mare. Depozitul nostru menține un inventar permanent de peste 200.000 de unități pe toate liniile de produse, permițând expedierea rapidă a comenzilor urgente.

Informații pe care le folosim pentru a vă configura soluția

Pentru a pregăti o ofertă precisă și a recomanda vana corectă, avem nevoie de următoarele informații despre proiect:

• Marca, modelul și anul vehiculului.
• Numărul piesei sau referința originală (de exemplu, Knorr, Wabco, Haldex).
• Tipul și dimensiunea portului sunt necesare (VOSS, M14, M16, push-in).
• Cerințe electrice: cu sau fără întrerupător, NO sau NC, tensiune (12V sau 24V).
• Configurația de montare și preferința stilului pârghiei.
• Volumul anual și programul de livrare (pentru prețuri OEM/ODM).
• Regiunea de piață țintă și orice cerințe specifice de certificare.

Trimiteți aceste detalii prin formularul nostru de solicitare sau contactați direct echipa noastră de ingineri. De obicei, răspundem cu o fișă tehnică și o ofertă comercială în termen de 48 de ore.
