Supape de control Push-Pull americane PP-Dc&Mv3 pentru tabloul de bord

Zhejiang Gongzheng Machinery Co., Ltd. este un producător profesionist de supape de control pneumatice pentru vehicule comerciale americane, specializat în seriile PP-Dc (push-pull dual-circuit) și MV-3 (multi-funcțional integrat). Aceste supape montate pe tabloul de bord servesc ca interfață cu operatorul pentru aplicarea frânei de parcare, eliberarea frânei de urgență și controlul alimentării cu aer a remorcii la camioanele grele, tractoarele și autobuzele. Furnizăm o gamă completă de module de control integrate și cu o singură funcție, concepute pentru a îndeplini specificațiile OEM și cerințele de înlocuire ale pieței de schimb pentru vehiculele din clasa 6–8 care funcționează conform FMVSS 121.

Al nostru Producător american PP-Dc&Mv3 Poziția se bazează pe integrare verticală: producem corpuri de supape, ansambluri de piston, etanșări și componente electrice interne, susținute de o fabrică de 30.000 m² și de managementul calității IATF 16949. Fiecare supapă este testată pentru scurgeri și testată în ciclu înainte de expediere, cu configurațiile portului și marcajele etichetelor potrivite cu platforma vehiculului clientului.

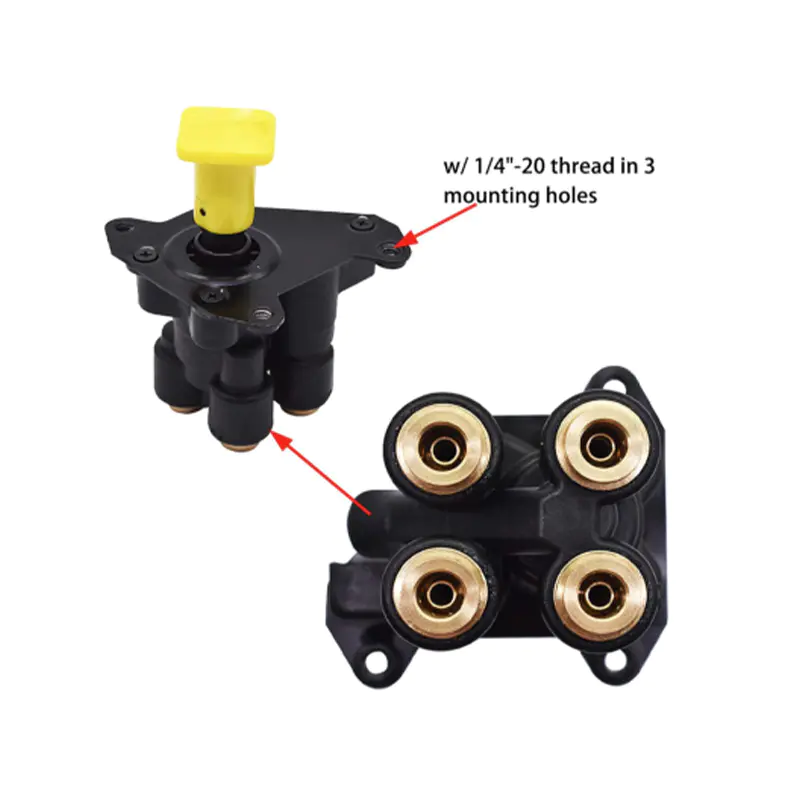

Gama de produse: Seria PP-Dc și MV-3

Ne organizăm oferta în două familii de bază, fiecare disponibilă în mai multe configurații de porturi, stiluri de butoane și opțiuni de interfață electrică:

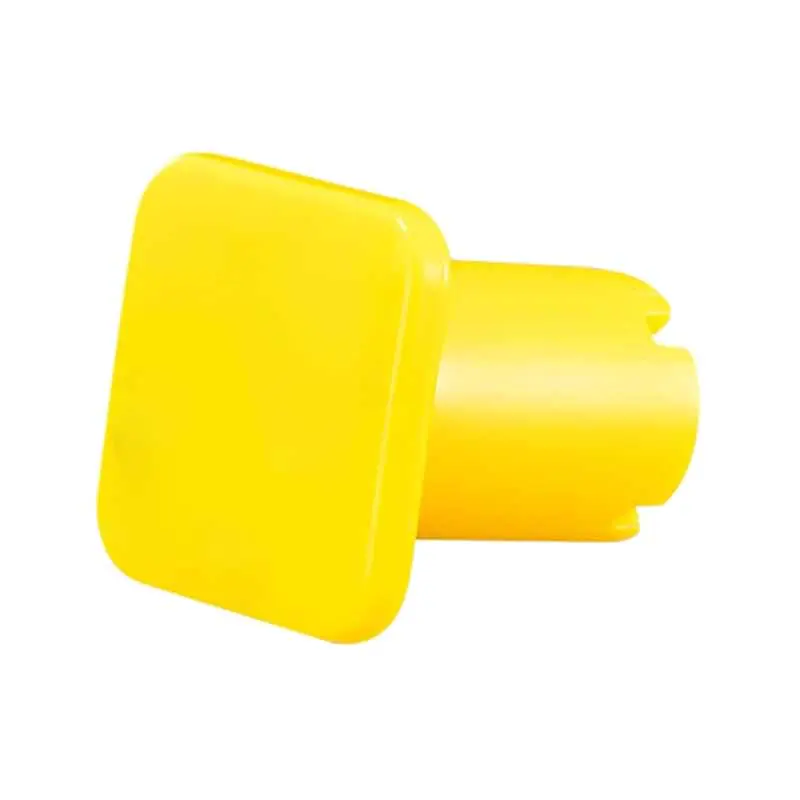

Ambele serii sunt oferite în configurații electrice standard de 12 V și 24 V, cu acționare push-pull, push-to-release sau comutare. De asemenea, furnizăm kituri de reparații și seturi de întreținere pentru service-ul pe teren al instalațiilor existente MV-3 ​​și PP-Dc.

Aplicație Fit și integrarea sistemului

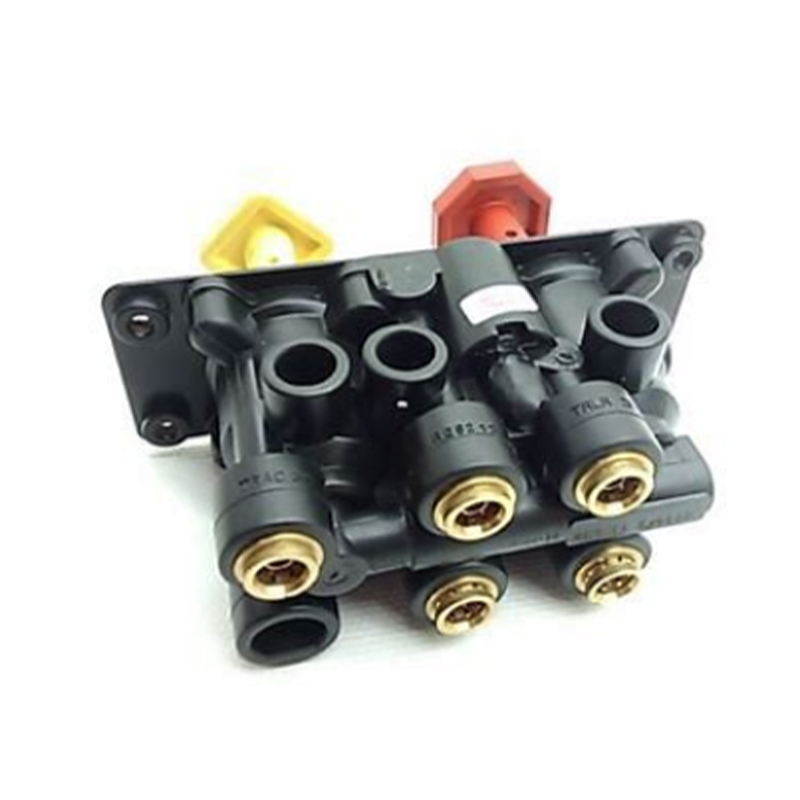

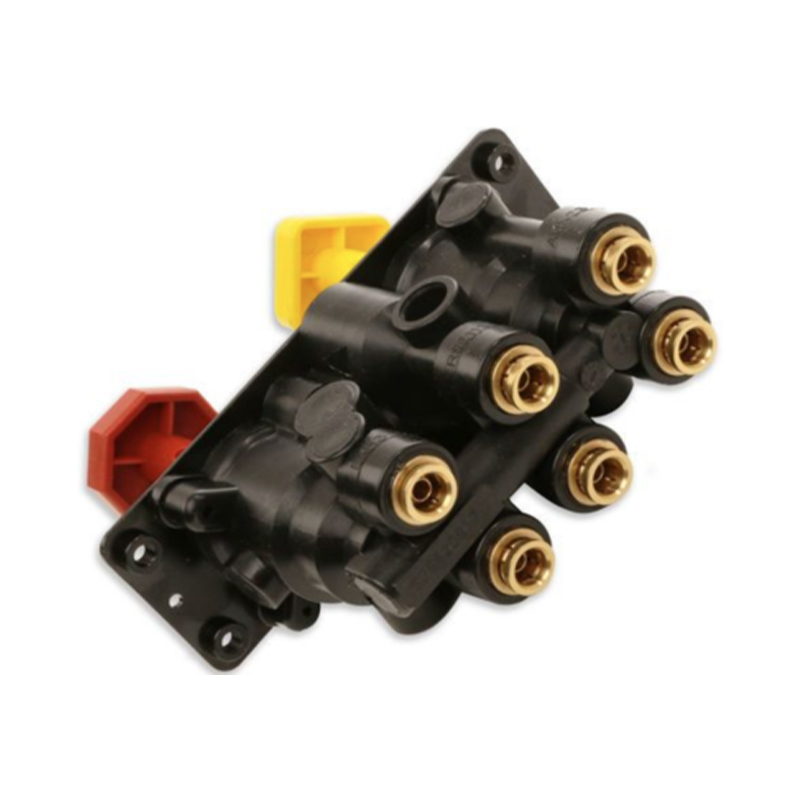

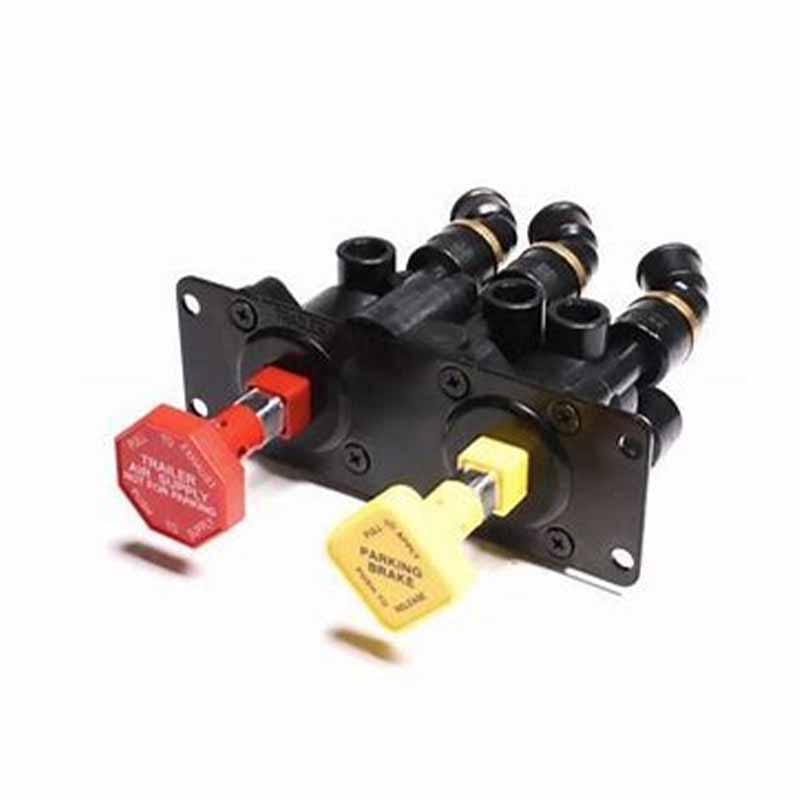

Supapele PP-Dc și MV-3 sunt instalate în tabloul de bord al cabinei și conectate la circuitele de alimentare, de parcare și de control ale remorcii ale sistemului de frânare cu aer. Designul cu circuit dublu PP-Dc permite șoferului să controleze în mod independent frâna de parcare a tractorului și alimentarea cu aer a remorcii, îndeplinind cerințele de redundanță ale FMVSS 121. Modulul integrat MV-3 ​​reduce spațiul pe panou și simplifică instalațiile pneumatice prin combinarea mai multor funcții de control într-un singur corp.

Configuram fiecare supapă pe baza arhitecturii sistemului de aer al vehiculului: numărul de linii de remorcă, prezența ABS/EBS și aspectul dorit al tabloului de bord. Echipa noastră de ingineri examinează schema de circuit a clientului și plicul de montare înainte de a finaliza orientarea portului, tipul filetului (NPT sau SAE) și etichetarea butonului.

Specificații critice și asigurare a calității

• Interval de presiune de operare: 0–150 psi (0–10,3 bar)
• Interval de temperatură: –40 °C până la 85 °C
• Dimensiuni port: 1/4" NPT, 3/8" NPT sau boșaj inel O SAE
• Evaluare electrică: 12 V sau 24 V DC, cu circuit lampa indicatoare optionala
• Ciclu de viață: 200.000 de cicluri la presiunea nominală
• Scurgere: Scurgerile interne și externe au fost testate la <10 cm³/min la 100 psi

Fiecare lot de producție este supus testării funcționale 100%, inclusiv măsurarea forței de acționare, verificarea debitului și verificarea integrității etanșării. Certificarea noastră IATF 16949 acoperă întregul proces de fabricație, de la inspecția la intrarea materiilor prime până la ambalajul final.

Opțiuni de configurare și personalizare

Suportăm atât configurații standard de catalog, cât și modele personalizate. Personalizarea tipică include:

• Culoarea butonului, forma și simbolurile sau textul gravate cu laser
• Iluminare LED integrată cu tensiune și luminozitate specifice
• Ajustarea locației portului și a unghiului pentru aranjamente strânse ale tabloului de bord
• Funcții combinate PP-Dc și MV-3 într-o singură carcasă
• Materiale speciale de etanșare pentru medii agresive (de exemplu, silicon pentru frig extrem)

Pentru proiectele OEM, lucrăm din modele CAD 3D sau mostre fizice pentru a produce componente potrivite. Echipa noastră de cercetare și dezvoltare poate finaliza prototipul rapid în termen de două săptămâni pentru majoritatea modificărilor.

Instalare, întreținere și asistență

Toate supapele sunt livrate cu instrucțiuni de instalare și cupluri recomandate pentru montaj și conexiunile portului. Vă recomandăm să utilizați un material de etanșare pentru filete pentru sisteme pneumatice și să verificați polaritatea electrică înainte de conectarea finală. Pentru service-ul pe teren, oferim seturi complete de reparații care conțin garnituri, arcuri și ansambluri piston, împreună cu buletine tehnice pentru pașii obișnuiți de depanare.

Al nostru support team provides phone and email assistance for installation questions, and we can arrange on-site training for fleet maintenance departments upon request. Spare parts are stocked for all current production models, with typical lead times of 5–10 business days for standard kits.

Informații pe care le folosim pentru a vă configura soluția

Pentru a pregăti o ofertă precisă și o propunere de inginerie, avem nevoie de următoarele date de proiect:

• Marca, modelul și anul vehiculului (sau platformă echivalentă)
• Schema sistemului de aer care arată poziționarea supapelor și funcțiile circuitului
• Funcții de control dorite (parcare, alimentare remorcă, auxiliare)
• Modelul orificiilor de montare și grosimea tabloului de bord
• Tensiunea sistemului electric și tipul conectorului
• Filet standard de port necesar (NPT, SAE sau BSP)
• Intervalul de temperatură de funcționare țintă și expunerea la mediu
• Volumul anual și ambalajul preferat (vrac, kit sau cutie de vânzare cu amănuntul)

Cu aceste informații, selectăm seria adecvată, configurația portului și opțiunile electrice și oferim desene dimensionale și date de performanță pentru revizuirea dumneavoastră înainte de producție.
